隨著智慧醫療的不斷發展,外科手術技術也日新月異。對各種手術全程畫面影像進行實時記錄，用于研究、教學和病例存檔，已經受到了高度重視。由此，高清手術室示教系統成為了當下醫院迫切的需要，林之碩為了迎合醫院所需，設計打造一套適合所有醫院的高清手術示教系統。

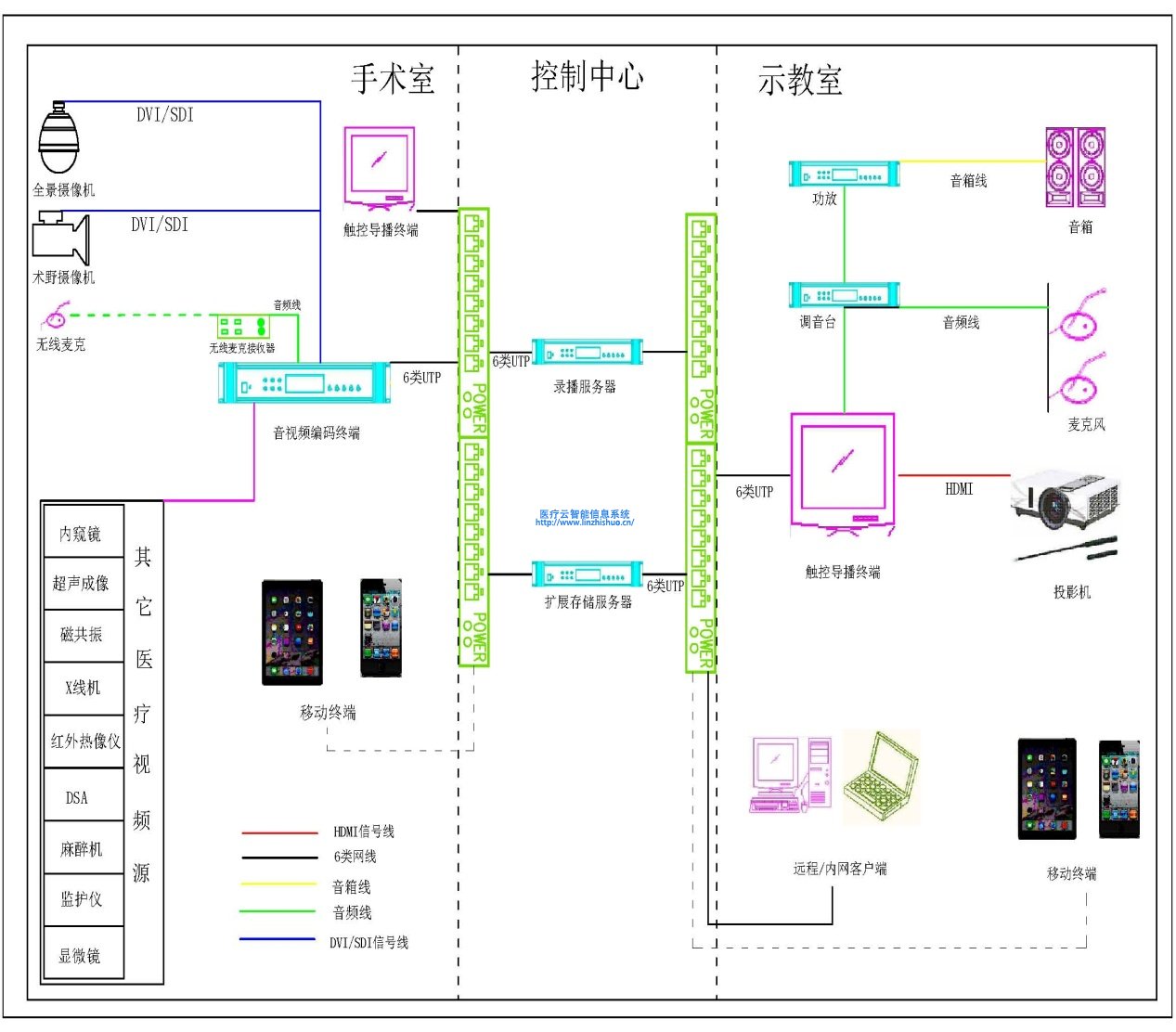

　　1、系統架構

　　2、手術室部分

　　手術室設備主要作用為音視頻信號采集及編碼，主要包含術野攝像機、全景攝像機、微型無線麥克、音視頻編碼終端、觸控導播終端及吸頂音響等設備。對于有移動應用需求的客戶，我們專門配備了便攜式錄播車，搭載全部手術室設備，真正實現靈活便捷化應用。

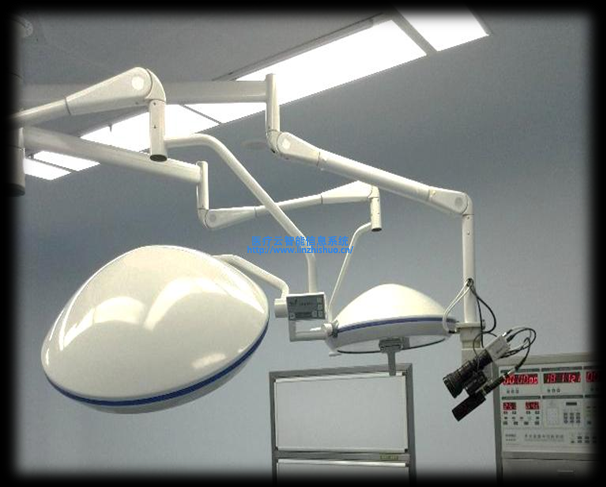

　?。ü潭ò惭b方式圖）

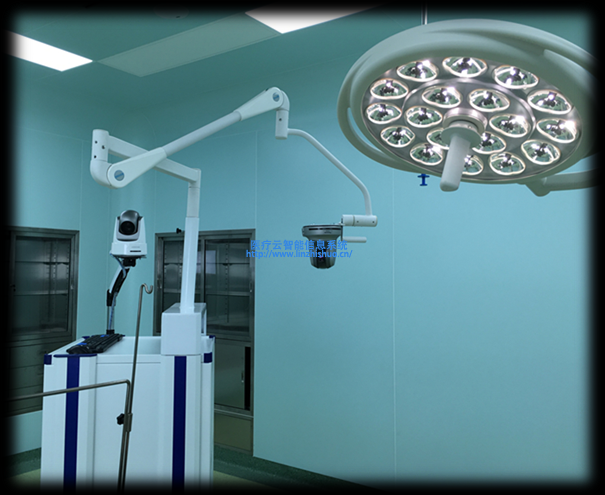

（移動應用方式圖）

　　術野攝像機是前端采集設備中的關鍵部分，其在高強光情形下的色差還原度、消色斑、抑反白等功能是后端圖像展示效果優良的重要前提。

　　高精度的音頻采集設備除保證高保真、免回聲的音頻效果外，也需要充分杜絕唇音不符的延時現象。

　　編碼設備是前端采集設備中另一關鍵所在，除術野攝像機、全景攝像機外，應完全滿足手術室各種醫療監護和影像設備的接入，以在后端示教展示中呈現出全面、真實的手術場景。編碼設備應具備轉接HDMI、DVI-I、VGA、SDI/HD-SDI、復合視頻等各種信號的能力，可接入MRI、NMRI、腹腔鏡、胸腔鏡、宮腔鏡、內窺鏡、A，M，B，D型超聲成像、X光機，CT斷層掃描數字，數字X線，伽馬射線，伽馬攝影、生命體征、手麻等醫用監護和影像設備。同時，手術室編碼終端需要有數據緩存和服務器續傳功能，以避免在錄播服務器暫時中斷的時候造成數據丟失。

　　3、控制中心部分

　　錄播服務器常規下配置在機房或示教控制室內，需具備網絡聯通條件，可擴展IP SAN存儲等設備，負責接收前端采集設備發送的數字化音視頻碼流，將其按需轉發給遠程示教用戶或存儲在指定存儲設備中。

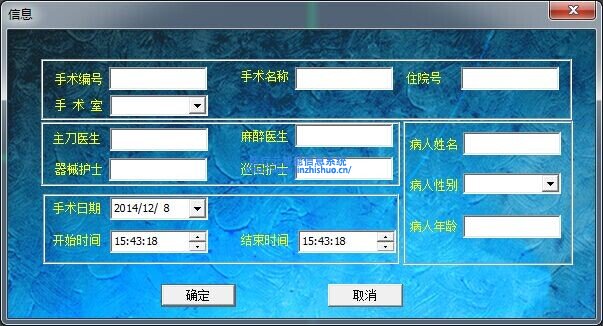

　　錄播服務器包含數據庫管理、網絡存儲、VOD點播、流媒體服務、遠程服務等主要功能，同時，需提供用戶權限認證、手術資源管理、狀態監控、節點參數配置、錄像編輯等擴展功能，另外，還需提供預留接口，為包括與HIS/PACS/LIS等院方已有或未來建設的其他信息系統的結合提供支持。

　　錄播服務器本身需加載網絡存儲系統軟件、流媒體處理系統軟件、示教應用系統軟件等軟件系統。

　　4、應用部分

　　示教應用可分為醫院內網示教和遠程應用(遠程學術交流及遠程會診)兩種應用方式。應用設備主要以音視頻輸出設備和語音交互設備為主。

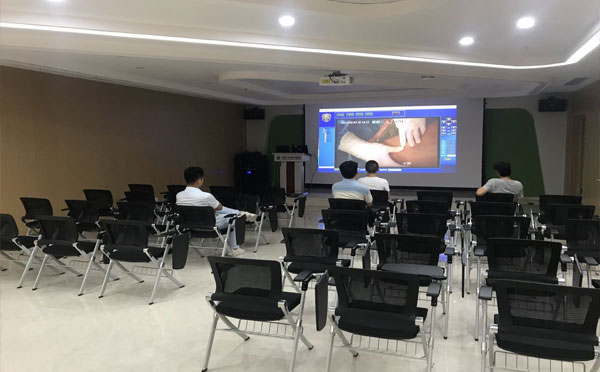

　　示教室學員或?qū)＜以谟^摩過程中可通過PC或無線PAD控制系統切換當前直播或點播的手術，并與手術室進行語音討論。

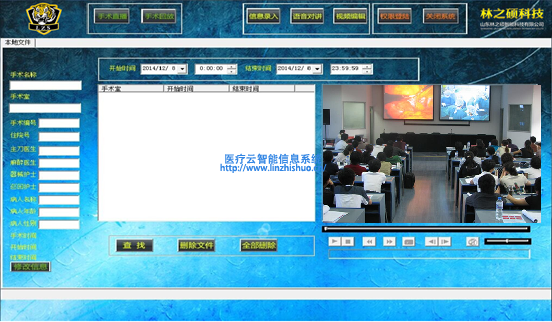

　　遠程應用(遠程學術交流及遠程手術會診)可利用PC通過訪問錄播系統來獲得手術直播服務和手術點播服務。錄播系統采用B/S結構設計，用戶能靈活切換現場手術視頻畫面、控制云臺和攝像頭，方便地組合顯示多路的手術視頻畫面，并可在直播時進行實時語音互動。

　　高清手術示教系統不僅可以用于遠程教學和遠程培訓，對于有些具有爭議的手術，也可以利用這些視頻資料作為科學的判斷依據。手術后對照這些影像資料開展學術探討，對于提高手術的成功率能夠有很大幫助。并可通過網絡，得到異地專家手術中的遠程指導。這樣即可以提高各醫院的手術水平，又可以提供手術的全部實時影像記錄，使之成為提高手術技術水平的必要資料和依據。
